Описание

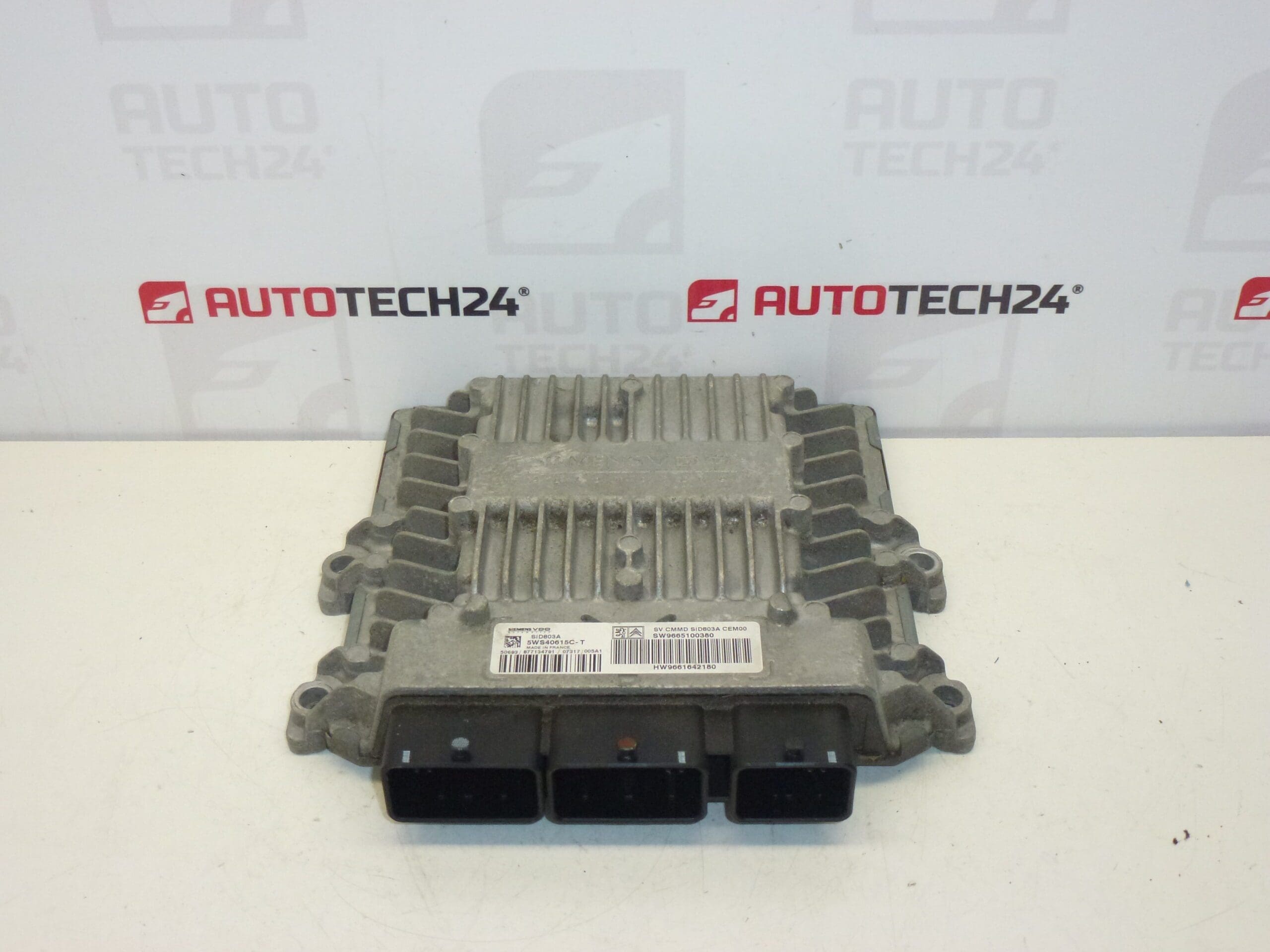

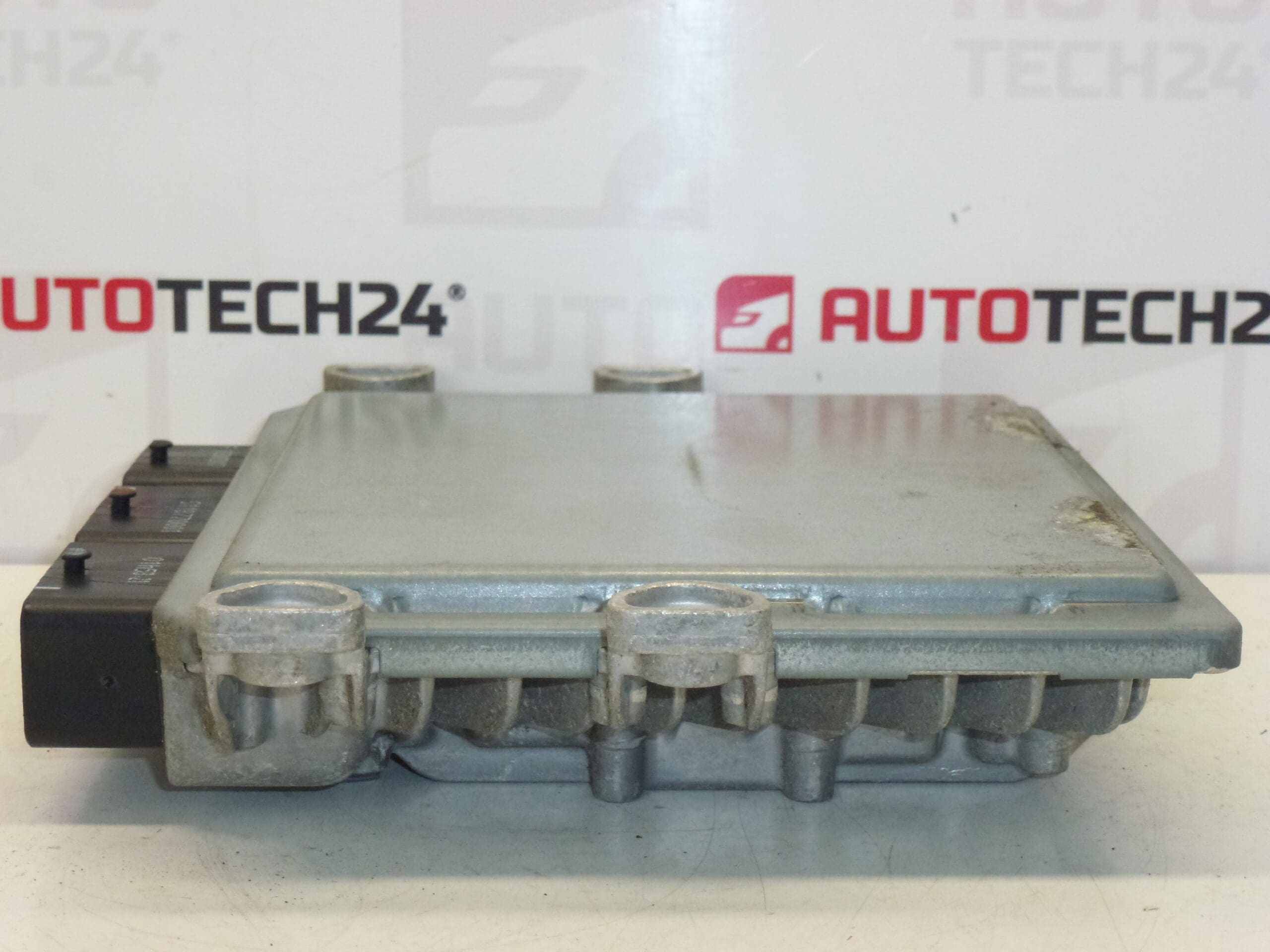

Блок за управление на впръскване Continental SIEMENS SID 803A
От CITROEN C4 GRAND PICASSO 2008г.
Описание на част
Този контролен блок за инжектиране е оригинална употребявана автомобилна част, предназначена за автомобили Citroën и Peugeot от концерна Stellantis. Това е устройство Siemens VDO / Continental SID803A, което често се търси по серийни номера и кодове на етикета. За автомонтьори и домашни сервизи точната идентификация на уреда е особено важна, тъй като съвпадението на кодовете е от решаващо значение при смяната им.
Частта идва от Citroën C4 Grand Picasso и може да бъде подходящо решение в случай на повреда на оригиналното ECU, нестабилна работа на двигателя или замяна на повреден агрегат. За употребявани блокове за управление, ключът е да се сравнят всички маркировки на оригиналната и резервната част.
Техническа информация
- Производител: Continental SIEMENS
- Модел: SID 803A
- Други номера: 5WS40615C-T, 9661642180, 9665100380, 1943JK, 1943JL, 1677622480
Продуктови кодове
- Продуктови кодове: 5WS40615C-T, 9661642180, 9665100380, 1943JK, 1943JL, 1677622480
- Имена на модели: Citroën C4 PICASSO, Citroën C4 GRAND PICASSO
Препоръки за инсталиране
Този артикул е блок за управление на инжекция. Точната процедура за подмяна може да варира според автомобила, но по-долу е дадена безопасна и практична процедура, която обикновено се използва за този тип части.
1) Преди сглобяване
- Проверете дали всички номера и маркировки на оригиналните и резервните модули съвпадат.
- Сравнете съединителите, техния брой, форма и цялостния външен вид на устройството.
- Проверете използваната част за повредена опаковка, конектори, щифтове, дръжки или следи от влага.
- Преди да разглобите оригиналния модул, препоръчително е да проверите състоянието на окабеляването и конекторите, така че повредата да не е причинена от друга част от електрическата инсталация.
2) Необходими инструменти и материали
- Основен комплект ръчни инструменти
- Подходящи битове или глави според вида на закрепването
- Почистващ препарат за електрически конектори
- Предпазни ръкавици
- Диагностично оборудване за последваща настройка или функционална проверка
3) Процедура за сглобяване стъпка по стъпка
- Изключете запалването и оставете автомобила в неактивен режим.
- Изключете акумулатора според обичайните принципи за безопасна работа по електрическата система.
- Достъп до оригиналния блок за управление според дизайна на автомобила.
- Внимателно изключете всички електрически конектори, без да ги дърпате или усуквате.
- Демонтирайте оригиналния модул и го извадете от автомобила.
- Сравнете старата и резервната част, включително всички етикети, конектори и точки на закрепване.
- Ако е необходимо, внимателно почистете конекторите и проверете дали не са окислени или механично повредени.
- Поставете модула за смяна на място и го закрепете правилно.
- Свържете конекторите така, че да са напълно поставени и добре закрепени.
- Свържете отново батерията.
- Извършете необходимите диагностични действия според типа на модула и оборудването на автомобила.
- След инсталирането проверете основната функция на системата и дали има някакви неизправности.
-
4) Проверки след сглобяването и пробно шофиране/проверка на функцията
- Проверете дали всички конектори са добре закрепени.
- Проверете комуникацията на устройството с диагностика.
- Наблюдение за нестандартно поведение при работа.
- След успешно стартиране извършете кратка проверка на функционирането на автомобила при нормална работа.
- След като проверите, проверете отново дали модулът е здраво закрепен и дали няма напрежение в кабелите.
5) Най-често срещаните грешки при сглобяване + как да ги избегнете
- Размяна на единици въз основа на непълно обозначение – винаги сравнявайте всички числа на етикета.
- Сглобяване с повреден конектор – проверете щифтовете и ключалките на конекторите преди свързване.
- Свързване със свързана батерия – винаги работете с изключена батерия.
- Пренебрегване на повреда в окабеляването – ако причината е повреда в електрическата инсталация, само подмяната на модула няма да реши проблема.
- Недостатъчно монтиране – уредът трябва да бъде поставен правилно и обезопасен срещу вибрации.
Сглобяване и кодиране – важно
– Устройството е използвано и е „сдвоено“ към оригиналния автомобил (VIN/PIN/ключове).
– Опции за активиране:
1) Клониране на данни от старото устройство (EEPROM/Flash) – след клонирането, устройството е plug and play.
2) Виргинизация и последваща инициализация/телекодиране чрез DiagBox (възможно онлайн) + персонализиране на ключовете.
– Препоръчително е да се извърши от експерт със сервизно оборудване на PSA (DiagBox/Lexia/PP2000).
– Винаги изключвайте батерията преди разглобяване/сглобяване и следвайте процедурата на производителя, за да избегнете повреда на устройството.Причини, поради които частта е повредена
- Колебания на напрежението в бордовата мрежа или проблеми със захранването
- Влага, окисляване на съединителите или проникване на мръсотия
- Повреда на кабела, късо съединение или преходни съпротивления в съединителите
- Механичен стрес, вибрация или непрофесионално боравене по време на разглобяване
- Повреда, причинена по време на стартиране, зареждане или манипулиране на електрическата инсталация на автомобила
