Описание

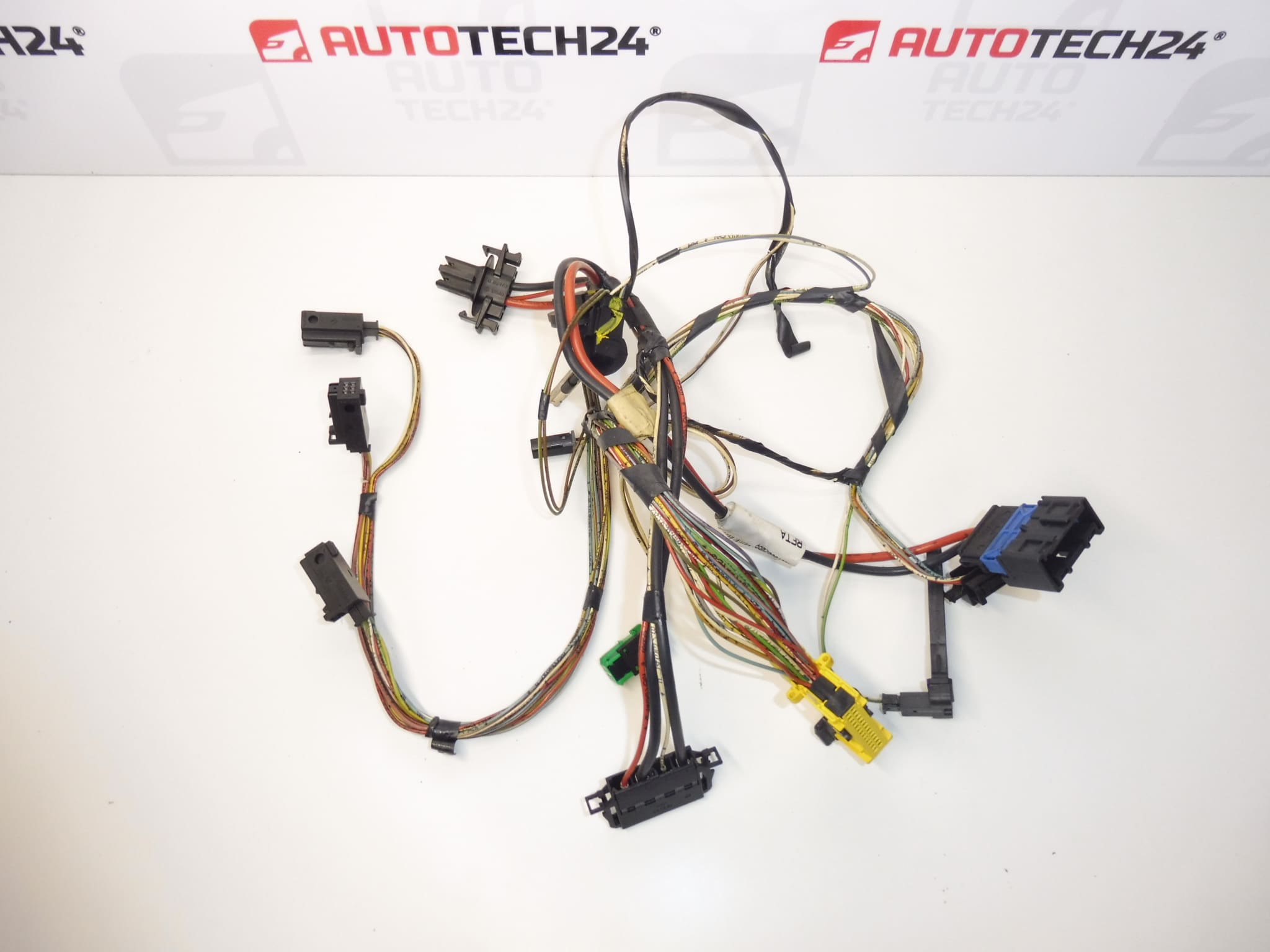

Пълен кабелен сноп за цифров климатик BEHR за Peugeot 307 от 2004 г.
Описание на частта
Използваният кабелен сноп за цифров климатик BEHR за Peugeot 307 от 2004 г. служи за електрическото свързване на компонентите на климатичната система. Подходящо решение е при ремонт на повредено окабеляване, например при прекъснати проводници или повредени конектори. Смяната на целия сноп може да е по-практична от ремонта на няколко повредени участъка от оригиналната инсталация.
При избора се ориентирайте най-вече по номера 42991 и 643642, изпълнението на конекторите и разположението на отделните разклонения. Важно е също да различите изпълнението на климатичната система – според предоставената информация този сноп е за цифров климатик BEHR.
Техническа информация
- Производител: BEHR
- Модел: Peugeot 307
- Допълнителен номер: T5 – допълнително обозначение в наименованието на продукта
- Тип част: кабелен сноп за цифров климатик
- Предназначение според предоставената информация: Peugeot 307 от 2004 г., цифров климатик BEHR
- Състояние: употребявана автомобилна част
- Обхват според оригиналното описание: пълен сноп
- Допълнително обозначение в предоставената информация: NFP
Кодове на продукта
- Кодове на продукта: 42991, 643642
- Модел: Peugeot 307
Сравнете номерата с обозначението на оригиналната част. Проверете съвпадението, като вземете предвид типа на климатичната система, формата на конекторите, разположението на контактите и трасето на снопа, а не само модела на автомобила.
Препоръки за монтаж
Следващата процедура е обща за смяната на кабелен сноп на климатичната система. Точният достъп до частта, обхватът на демонтажа и начинът за изключване на електрическата система зависят от конкретното изпълнение на автомобила. Следвайте сервизната документация на производителя.
1) Преди монтажа
- Първо проверете дали причината за неизправността наистина е окабеляването, а не захранването, управлението или някой от свързаните компоненти.
- Сравнете номерата на частите, броя и формата на конекторите, ориентацията им, разположението на контактите, дължините на разклоненията и точките за закрепване със стария сноп.
- Проверете изолацията, защитните обвивки, заключващите елементи на конекторите и контактите. Огледайте за пукнатини, ожулвания, корозия, следи от прегряване и некомпетентни намеси.
- Ако проверявате непрекъснатостта на проводниците, правете го при изключен сноп и съгласно електрическата схема. Не подавайте пробно напрежение към неизвестни контакти.
2) Необходими инструменти и материали
- Обичайни ръчни инструменти, подходящи за достъпните съединения, и пластмасови инструменти за внимателно демонтиране на облицовката.
- Мултиметър, подходящи измервателни накрайници и електрическа схема на конкретния автомобил.
- Фенер, средства за обозначаване на конекторите и устройство за заснемане на оригиналното трасе.
- При необходимост – подходящ препарат за електрически контакти и материали, предназначени за защита и закрепване на автомобилно окабеляване.
3) Процедура по монтаж стъпка по стъпка
- Документирайте проявите на неизправността и наличните функции на климатичната система преди смяната, ако проверката им е безопасна.
- Изключете запалването и според процедурата на производителя изчакайте електрониката да премине в режим на покой. След това изключете акумулатора по предписания начин.
- Осигурете достъп до снопа, като демонтирате необходимите капаци или облицовки съгласно сервизната документация. При смяна само на окабеляването не отваряйте хладилния контур.
- Снимайте трасето на оригиналния сноп, местата на закрепване и отделните връзки. При необходимост обозначете конекторите.
- Освободете заключващите елементи на конекторите и ги разединете, като дърпате за корпуса на конектора, никога за проводниците. Не разединявайте заседнали връзки със сила.
- Освободете последователно закрепванията и извадете оригиналния сноп, без да повреждате околните компоненти и съседното окабеляване.
- Сравнете двата снопа един до друг. Ако има разлики в свързването, конекторите или разклоненията, прекратете монтажа и изяснете правилното изпълнение според документацията.
- Прокарайте резервния сноп по оригиналното трасе. Защитете го от контакт с остри ръбове, горещи повърхности и движещи се части; разклоненията не бива да са опънати или притиснати.
- Свържете съответните конектори и проверете дали заключващите им елементи са фиксирани. Всеки съединител трябва да прилегне без прилагане на прекомерна сила.
- Проверете цялото трасе, закрепванията и свободното движение на околните механизми. Възстановете захранването според указанията на производителя и извършете безопасна проверка на функциите; преди окончателното сглобяване окабеляването трябва да е закрепено.
- След успешната проверка монтирайте обратно капаците и облицовките. Внимавайте ръбовете им и закрепващите елементи да не захванат проводниците.
4) Проверки след монтажа и проверка на функционирането
Проверете управлението на цифровия климатик и реакцията при промяна на наличните настройки, например зададената температура, скоростта на вентилатора и посоката на въздушния поток. Следете за прекъсвания, нестабилна работа или миризма на прегряла изолация. Ако разполагате с подходяща диагностика, проверете записаните неизправности. Направете кратко пробно шофиране едва след пълното сглобяване и проверете дали функциите не прекъсват при вибрации на автомобила.
5) Най-чести грешки при монтажа и как да ги избегнете
- Объркване на изпълнението на снопа: предварително сравнете обозначенията, конекторите и разклоненията, а не само модела на автомобила.
- Повреждане на контактите при насилствено свързване: проверете ориентацията и ключовете на конектора, не прилагайте сила.
- Притиснати или опънати проводници: спазвайте оригиналното трасе и огледайте всички рискови места преди поставянето на капаците.
- Незаключени фиксатори: след свързването проверете механичното фиксиране на всеки конектор.
- Неотстранена първопричина за неизправността: отстранете евентуалното проникване на вода, неподходящото закрепване или неизправността на свързан компонент, в противен случай може да се повреди и резервният сноп.
Причини за повреда на частта
Сред често срещаните причини за повреда на кабелните снопове на климатични системи са:
- Стареене на изолацията и топлинно натоварване, които могат да доведат до втвърдяване и напукване на защитата на проводниците.
- Вибрации и протриване при разхлабено закрепване или неправилно прокарано окабеляване.
- Влага и проникване на вода, които способстват за корозия на контактите и влошават електрическата връзка.
- Прегряване на съединенията поради лош контакт или електрическо претоварване.
- Невнимателно предишно демонтиране, особено дърпане за проводниците, счупване на заключващите елементи и притискане на снопа под капаците.
- Некомпетентни промени по окабеляването, например некачествени съединения или недостатъчно защитени ремонтирани участъци.
