Описание

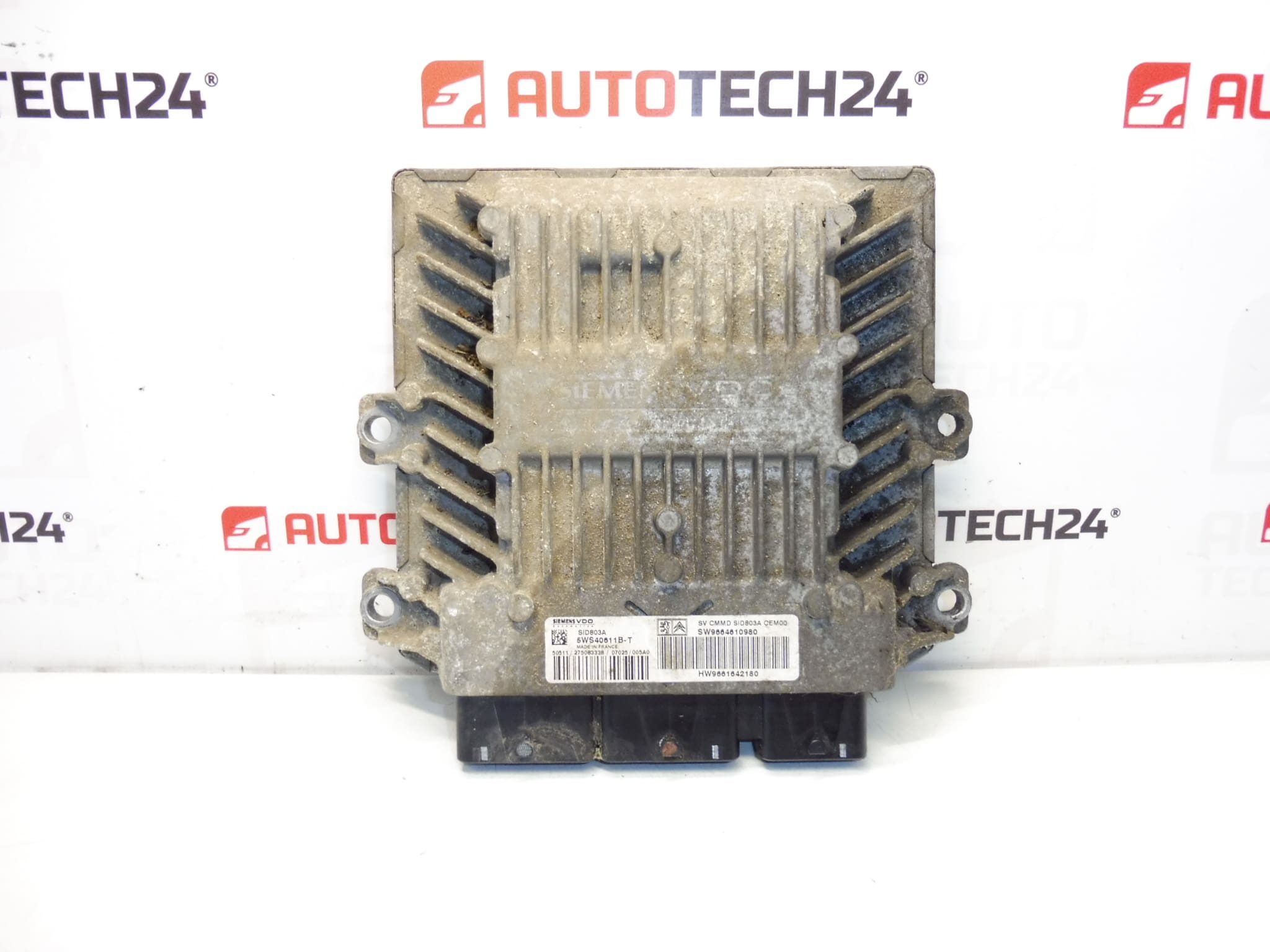

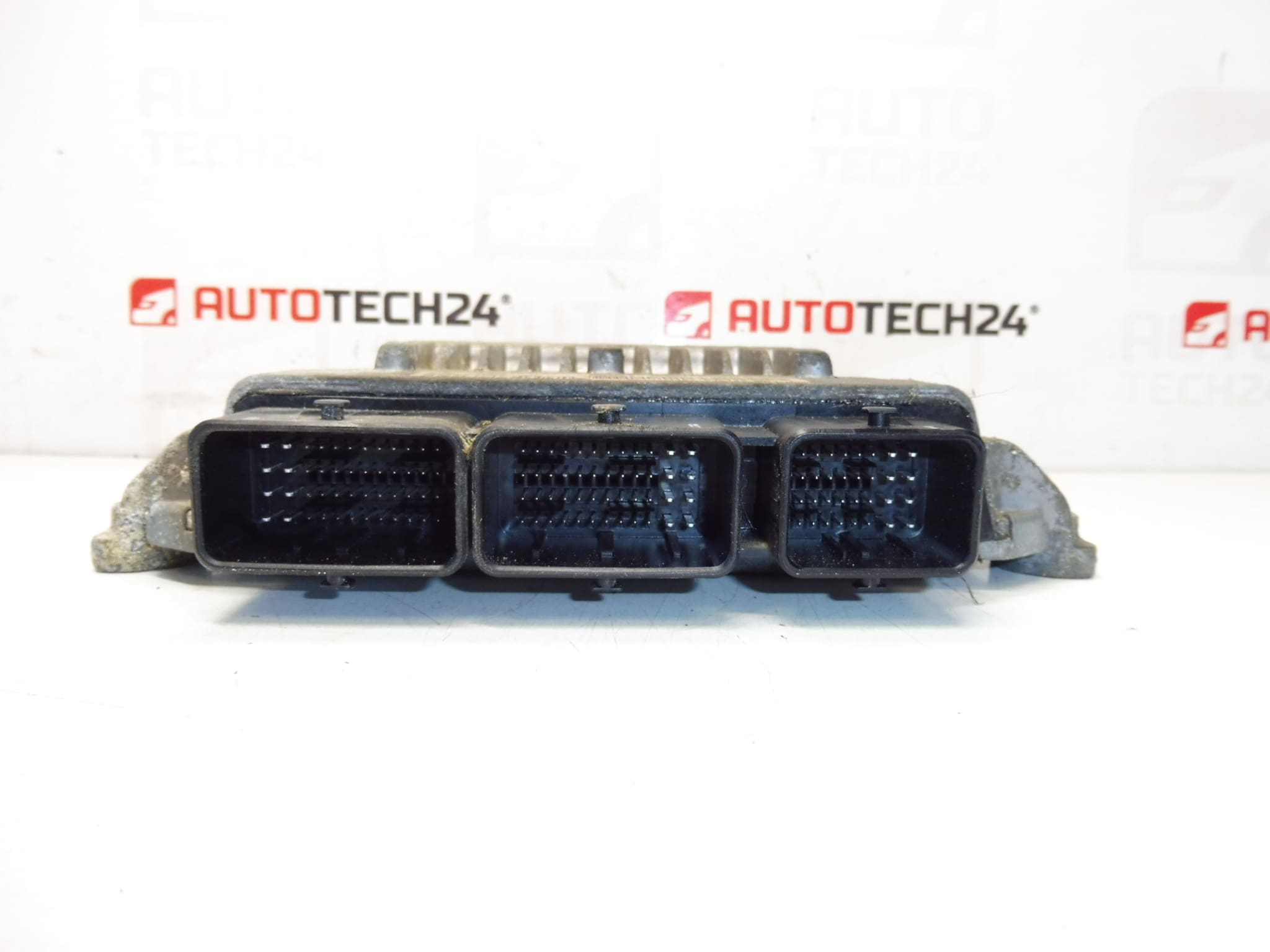

Блок за управление на впръскване Continental SIEMENS SID 803A
От Citroen C8 2.0 HDI RHK 2007г
Описание на част
Това е ECU / блок за управление на впръскване Siemens VDO (Continental/Siemens) тип SID803A, предназначен за автомобили на концерна Stellantis (Citroën/Peugeot). Тази част е ключова за правилното управление на инжекцията и свързаните с него функции на двигателя – повредата обикновено води до неуспешно стартиране, нестабилна работа или преминаване към авариен режим.
Съвпадението на продуктовите кодове и типа на модула (SID803A) е от съществено значение за правилна смяна. На практика единиците често се търсят по номера от етикета, така че кодовете са ясно изброени по-долу.
Техническа информация
- Производител: Siemens VDO / Continental
- Модел: Citroën C8 (от автомобил 2007 година, 2.0 HDI RHK); Peugeot 807 (етикет)
- Други номера: 5WS40611B-T, 9661642180, 9664610980, 1942JF
Продуктови кодове
- Продуктови кодове: 5WS40611B-T, 9661642180, 9664610980, 1942JF
Препоръки за инсталиране
Обикновено/типично за инжекционни ECU типът на модула и номерата на оригиналната част трябва да съвпадат. Точната процедура може да варира в зависимост от конкретния модел и оборудване на автомобила.
1) Преди сглобяване
- Сравнете със стар модул: тип SID803A и всички налични номера на части (напр. 5WS…, 96…., 1942….) и дизайни на съединители.
- Проверете състоянието на конекторите (извити щифтове, корозия, пукнатини) и уплътнението/затварянето на устройството.
- Ако оригиналният модул е бил повреден поради грешка при инсталиране, проверете окабеляването, заземяването и захранването, преди да смените, за да предотвратите повторното възникване на проблема.
2) Необходими инструменти и материали
- Основен комплект гола/битове и отвертки (според приставката в колата)
- Почистващ препарат за електрически контакти (за съединители)
- Изолационен материал и кабелни връзки (за закрепване на пакета, ако е необходимо)
- PSA диагностика (обикновено DiagBox/Lexia/PP2000) – според избрания метод за въвеждане в експлоатация
3) Процедура за сглобяване стъпка по стъпка
- Изключете запалването, изчакайте за кратко системите да заспиват и изключете акумулатора.
- Получете достъп до контролния блок и направете снимка на окабеляването и закрепването на конекторите за правилно повторно сглобяване.
- Внимателно отключете конекторите (без да ги натискате) и проверете дали щифтовете не са окислени или разхлабени.
- Отстранете оригиналното устройство от скобата/стойката.
- Почистете и проверете съединителите на кабелите или оставете да изсъхнат, след като използвате препарат за почистване на контакти.
- Монтирайте ECU в оригиналната скоба, така че нищо да не притиска конекторите или кабелния сноп.
- Свържете конекторите и внимателно ги затворете в заключено положение (правилно щракване/заключване).
- Проверете водача на снопа – така че да не се трие в краищата и да не е в напрежение.
- Свържете батерията.
- Ако е необходимо, изпълнете стъпките за пускане на устройството в експлоатация (вижте блока по-долу) и след това основна диагностична проверка.
-
4) Проверки след сглобяването и пробно шофиране/проверка на функцията
- Проверете дали двигателят стартира и работи стабилно, без да спира.
- Извършете диагностика и проверете за нови грешки, свързани със захранването/комуникацията на ECU.
- След кратко пробно шофиране проверете отново дали конекторите са здраво закрепени и дали окабеляването не е в контакт с места, където може да се повреди.
5) Най-често срещаните грешки при сглобяване + как да ги избегнете
- Размяна на единици без съответстващи кодове → винаги сравнявайте 5WS/96…/1942… и въведете SID803A със старата част.
- Непълни конектори → след свързване проверете заключването и сигурността на връзката.
- Сглобяване без проверка на окабеляването/заземяването → в случай на повтарящи се неизправности, първо проверете захранването и снопа, така че резервното ECU да не се повреди.
- Манипулиране без изваждане на батерията → риск от повреда на електрониката; винаги изключвайте батерията според обичайната практика.
Сглобяване и кодиране – важно
– Устройството е използвано и е „сдвоено“ с оригиналния автомобил (VIN/PIN/ключове).
– Опции за въвеждане в експлоатация:
1) Клониране на данни от старото устройство (EEPROM/Flash) – след клонирането устройството е plug and play.
2) Виргинизация и последваща инициализация/телекодиране чрез DiagBox (евентуално онлайн) + персонализиране на ключове.
– Препоръчително е да се извършва от специалист със сервизна апаратура PSA (DiagBox/Lexia/PP2000).
– Винаги изключвайте батерията преди разглобяване/сглобяване и следвайте процедурата на производителя, за да избегнете повреда на устройството.Причини, поради които частта е повредена
- Колебания на напрежението в бордовата мрежа (слаба батерия, лошо зареждане, мръсно заземяване).
- Влага и корозия в съединителите или там, където уредът се съхранява.
- Повредено окабеляване (ожулване, скъсани проводници, лош контакт в конектора), което води до прекъсване на комуникацията и претоварване на веригите.
- Непрофесионални намеси в електрическата инсталация (доокабеляване, късо съединение, неправилно стартиране по кабели).
- Термичен стрес и възраст – постепенно разграждане на електрониката и спойките.
