Описание

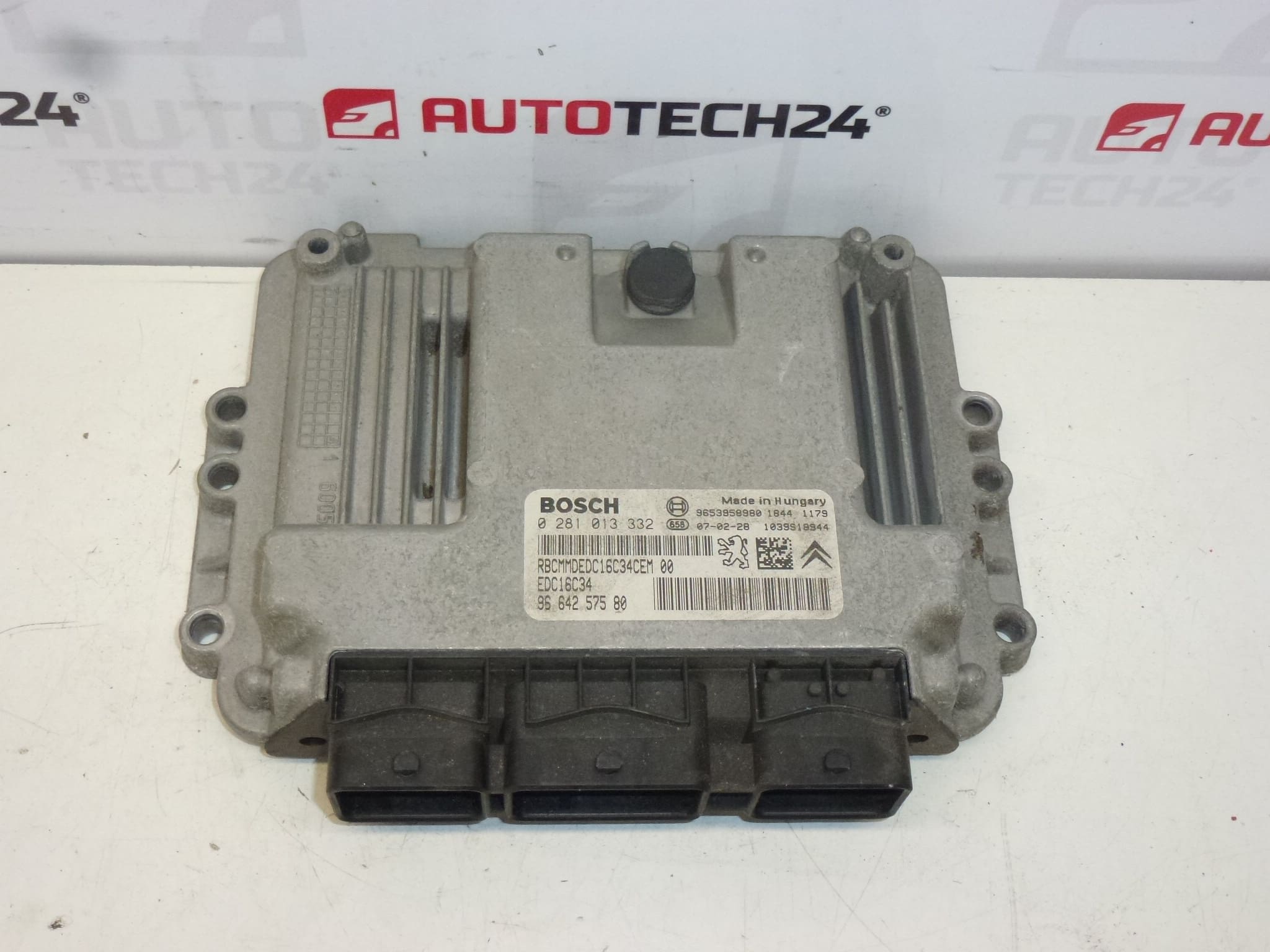

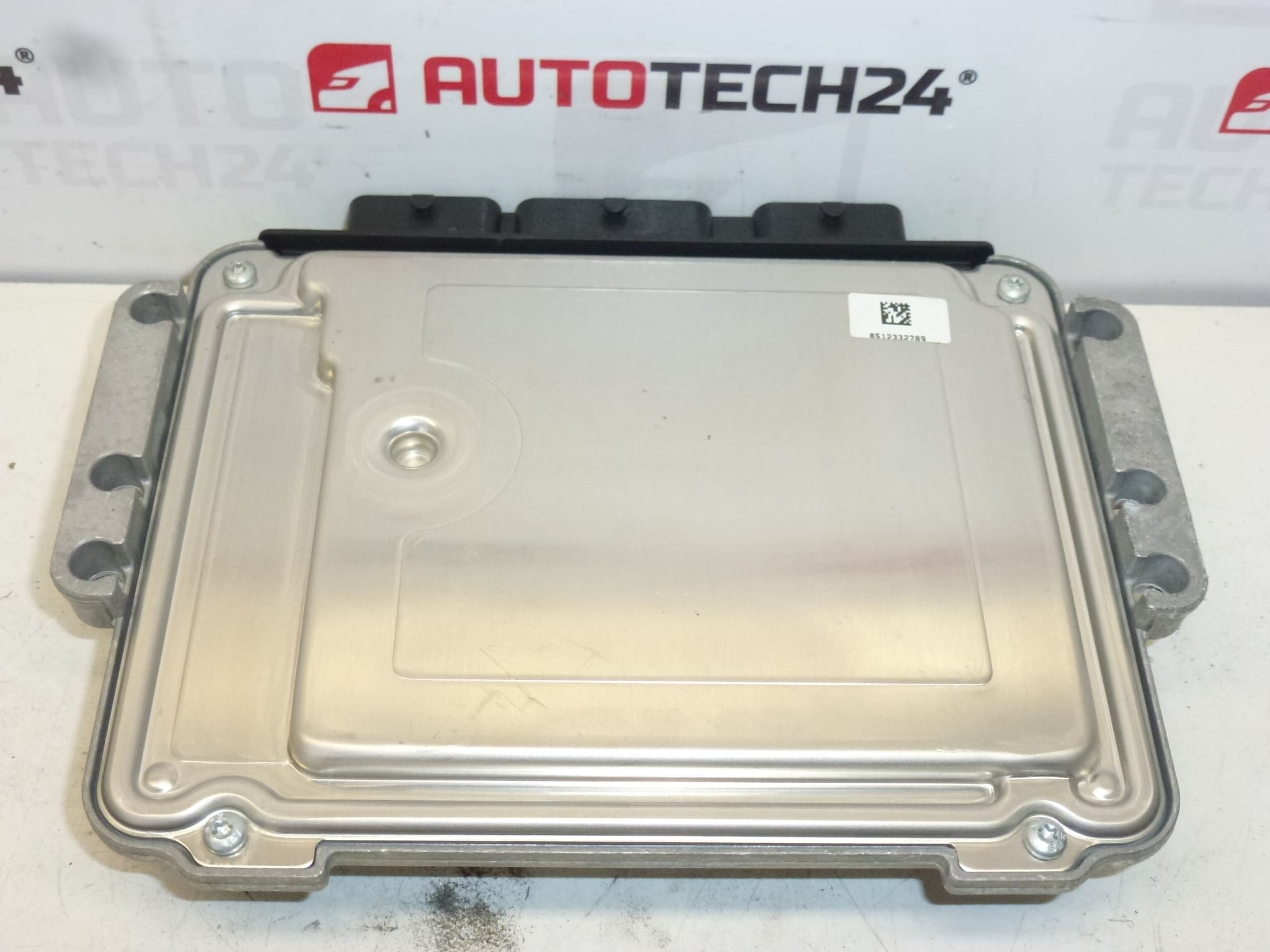

Управляваща единица Bosch за двигатели 1.6 HDi за автомобили Citroën и PEUGEOT
Електронният блок за управление (ECU) Bosch EDC16C34 е предназначен за дизелови двигатели 1.6 HDi и се използва в редица модели на Citroën и Peugeot. Често се търси по номера на артикул, като 0281013332, 9664257580 или 9653958980, което прави продукта удобен за автосервизи и за майстори-аматьори, които ремонтират сами. Този модул управлява впръскването, турбото, рециркулацията на отработените газове (EGR) и комуникацията с диагностичните системи на автомобила, затова при подмяна е важно правилното кодиране или клониране на данните.
Техническа информация
- Производител: Bosch
- Модел: Citroën C4; Peugeot 307; Peugeot 407; Двигател: 1.6 HDi
- Кодове на продукта: 0281013332; 9664257580; 9653958980
- Други номера: 1677624580; 281013332; 1942NZ; 1942PF; 1942NX; 1942NY; 1939AL; 1943NW
Функция
ECU EDC16C34 управлява електронната система за впръскване при дизеловите двигатели: изчислява моментите и количествата на горивото, управлява турбокомпресора, параметрите на EGR, следи сензорите (налягане на гориво, дебитомер, температура и др.) и позволява комуникация с диагностични инструменти чрез OBD/CAN протоколи. Правилната работа на блока е критична за икономията на гориво, емисиите и динамиката на двигателя.
Симптоми при неизправност
- Неравномерна работа на двигателя, загуба на мощност или проблеми при ускорение.
- Палене на лампата за проверка на двигателя (MIL/Check Engine) и съхранени грешки, свързани с впръскването или комуникацията.
- Трудно стартиране или невъзможност за запалване при проблем с имобилайзера и несъответствие на кодовете.
Причина, защо частта най-често се поврежда
- Влага и корозия в разклонителите и контакти, водещи до къси съединения или прекъсвания.
- Термично натоварване и вибрации, които могат да доведат до напукване на запойни точки на платката.
- Неправилно подадено напрежение/пикове (стартер, алтернатор) или дефектни акумулаторни връзки.
- Корупция на EEPROM/Flash данните вследствие на електрически смущения или неуспешни надстройки.
Смяна и монтаж
Позицията на ECU може да варира в зависимост от модела: обичайно е разположен в моторния отсек (зад предпазния панел или близо до акумулатора) или под арматурното табло. При смяна се извършват следните основни стъпки: изключване на акумулатора, демонтаж на защитни капаци, отпушване и маркиране на разъемите, развиване на закрепващите болтове и изваждане на блока. След монтаж трябва да се осигури правилното кодиране или клониране на данните, за да бъде ECU разпознат и да функционира коректно с двигателя и имобилайзера.
Препоръки за монтаж
- Винаги изключвайте акумулатора преди демонтаж/монтаж на ECU.
- Маркирайте и документирайте позицията на всички кабелни разъёми преди разглобяване.
- Избягвайте статично електричество; работете на антистатична подложка и използвайте заземяване при работа с електрониката.
- Проверете състоянието на масовите и захранващите кабели; възстановете или почистете корозирали контакти.
- След монтиране е нужно кодиране/клониране или инициализация (виж секция за монтаж и кодиране).
Монтаж и кодиране – Важно
- Единицата е използвана и е „свързана“ с оригиналния автомобил (VIN/PIN/ключове).
- Възможности за пускане в експлоатация:
- Клониране на данни от старата единица (EEPROM/Flash) – след клониране единицата работи plug and play.
- Вирджинизация и последваща инициализация/телекодиране чрез DiagBox (или онлайн) + адаптиране на ключовете.
- Препоръчва се изпълнение от специалист със сервизно оборудване PSA (DiagBox/Lexia/PP2000).
- Преди демонтаж/монтаж винаги изключвайте батерията и спазвайте инструкциите на производителя, за да избегнете повреда на единицата.
За кого е подходящ този продукт
Подходящ е за автосервизи, диагностици и опитни самонадеяни майстори, които разполагат с необходимите инструменти или могат да осигурят услугата за клониране/кодиране. Търсенето по номера на детайла е често срещано, затова при поръчка посочете основния референтен код, за да намерите точния ECU за вашия модел.
