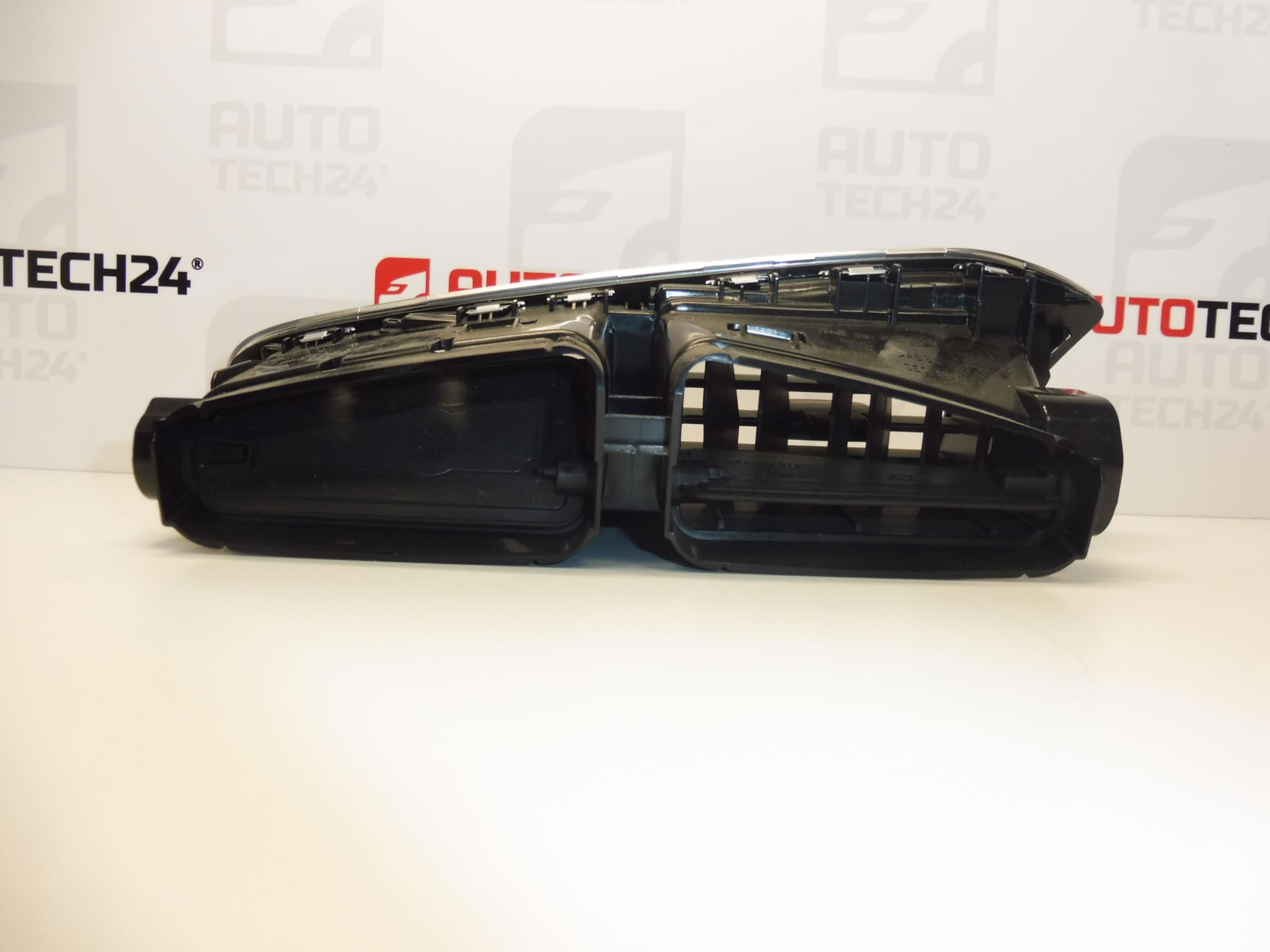

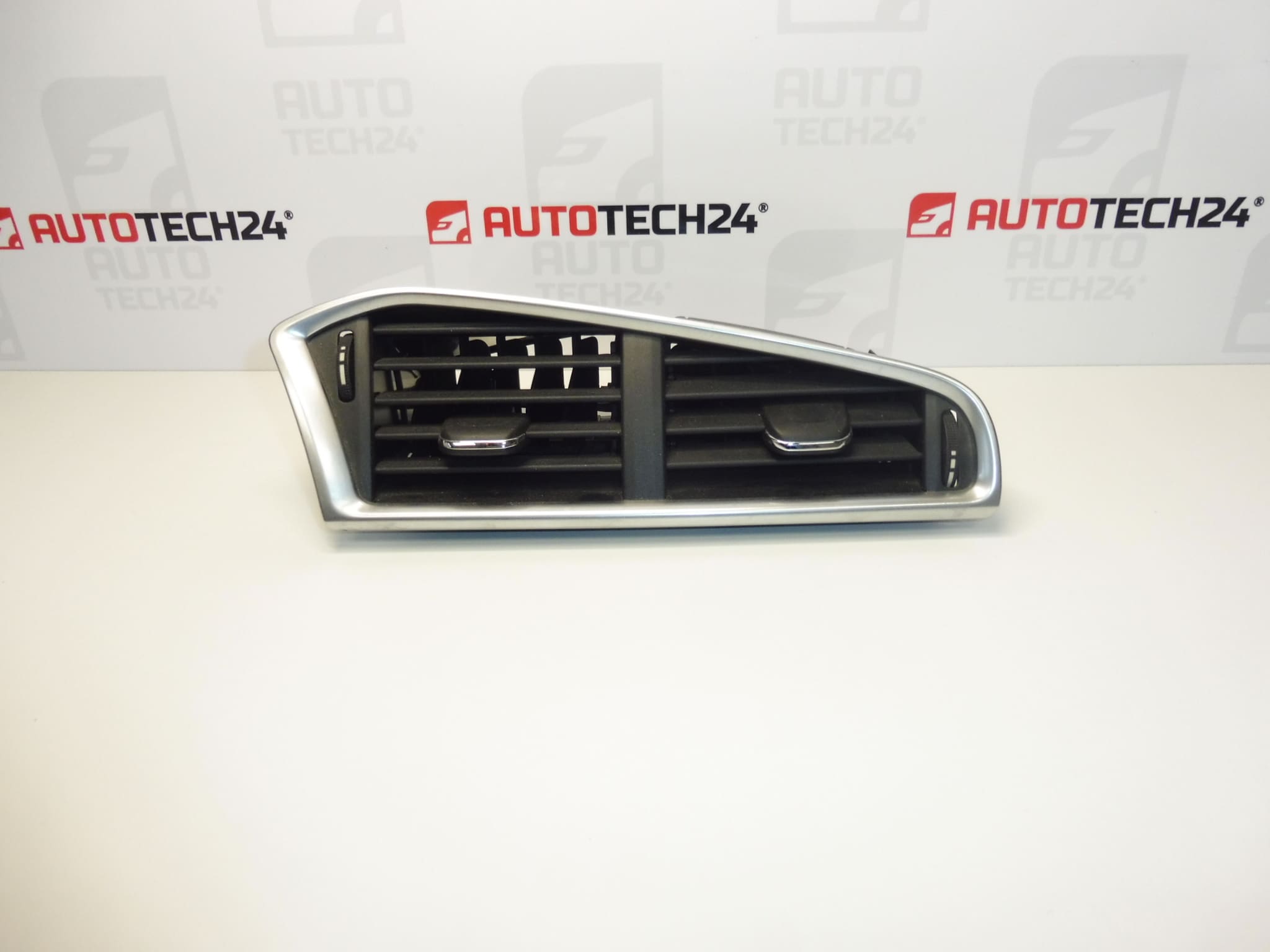

Citroen C4 II B7 и DS4 Централна въздушна решетка 9676609977 8247EC

Описание

Central ventilation outlet for Citroen C4 II B7 and DS4 cars
Цвят HZD- – ЧЕРЕН МИСТРАЛ

Описание на част

Употребяваната централна вентилационна решетка за Citroen C4 II B7 и DS4е част от интериора и служи за отвеждане на въздуха от вентилацията към купето. Той е подходящ избор при подмяна на повреден вентилационен отвор, например с напукани ламели или неработещ контрол на посоката на въздушния поток.

The markings 9676609977 and 8247EC are essential for finding the part and comparing it with the original piece. Цветовият дизайн HZD – BLACK MISTRAL ще ви помогне да изберете подходящата визия на таблото. Before buying, also compare the shape of the grid, the design of the control and the attachment with the existing part.

Техническа информация

• Производител: не е посочен
• Модел: Citroen C4 II; DS4
• Model designation from documents: Citroen C4 II B7 and DS4
• Type of part: central ventilation outlet / ventilation grill
• Category: interior – dashboards and their parts
• Цвят: HZD – ЧЕРЕН МИСТРАЛ
• Състояние: използвана част
• Други номера: не са посочени

Продуктови кодове

• Product codes: 9676609977, 8247EC

When choosing, compare the given codes with the designation of the original part. Similarity in appearance alone does not guarantee identical fitting and execution.

Препоръки за инсталиране

По принцип за този тип интериорна част се прилага следната процедура. Точният начин на освобождаване на решетката, броят на фиксиращите точки и необходимостта от демонтиране на околните капаци зависи от конкретния модел и версия на автомобила. Следвайте подходящата сервизна процедура; не насилвайте решетката да се освободи.

1) Преди сглобяване

• Compare the codes, outline, dimensions, color markings, air duct connections and fasteners with the old piece.
• Проверете използваната част, особено ламелите, техните щифтове, механизма за управление и дръжките. Look for cracks, deformations and loose parts.
• Gently test the movement of the control in its normal range. Не насилвайте спирачките.
• Work in a reasonably tempered interior, as cold plastic parts can be more fragile when handled.

2) Необходими инструменти и материали

• Пластмасови лостове за разглобяване на вътрешна облицовка.
• Common hand tools corresponding to the actual fasteners used.
• Flashlight, soft cloth and soft brush to remove dust.
• Protective covering of the surrounding visible surfaces and a container for the postponed connecting elements.

3) Процедура за сглобяване стъпка по стъпка

1. Спрете автомобила безопасно, изключете запалването и вентилацията.
2. Cover the surrounding viewing surfaces to avoid scratching them while working.
3. According to the service procedure, find out the method of fixing the grid and any continuity with the surrounding cladding.
4. If access is obstructed by covers or frames, carefully release them in the prescribed manner. Обърнете внимание на позицията на отделните крепежни елементи.
5. Откопчайте оригиналния изход. Use the plastic lever at the attachment points, not as a support against the slats.
6. Внимателно плъзнете решетката и я отделете от свързания въздуховод. В случай на съпротива, първо проверете дали е закрепено друго закрепване.
7. Проверете повърхностите за кацане и устието на канала. Отстранете праха и всякакви остатъци от старата част, така че да не се побира вътре.
8. Прикрепете резервната част без да използвате сила и проверете съвместимостта на приставката и връзката с въздуховода.
9. Set the grid evenly and secure it in the original way. Do not press on the slats or their controls.
10. Сглобете отново демонтираните заобикалящи части и проверете за равни фуги и здраво закрепване на целия модул.
• 4) Проверки след сглобяване и функционална проверка
  • Опитайте свободното движение на ламелите и промяната на посоката на въздушния поток.
  • Включете вентилацията и постепенно пробвайте различните й нива. Следете за въздушен поток от изхода и за нежелано свистене или тракане.
  • Check that the grill is secure and that the surrounding trim is not stretched or warped.
  • Any vibrations can be checked during a short test drive. Do not make any additional adjustments until you have safely stopped.

  5) Най-честите грешки при монтажа и как да ги избегнете

  • Prying the slats: can damage their pins. Transmit the force only through the appropriate parts of the body of the part according to the method of attachment.
  • Incorrect air duct connection: check for even fit before final securing.
  • Swapping a similar design: compare product codes, fit, controls and color.
  • Using a metal tool on visible surfaces: prefer plastic levers and a protective cover.

  Причини, поради които частта е повредена

  Честите причини за повреда на вентилационни решетки от този тип включват:

  • Стареене на пластмаса и температурни колебания, които могат постепенно да увеличат крехкостта на летвите и крепежните елементи.
  • Forcibly adjusting the slats or moving the control over its stops.
  • Натоварване от аксесоари, прикрепени към решетката, например по-тежък държач за телефон, който може да натовари ламелите и техните щифтове.
  • Reckless disassembly of the lining, during which the handles may break off or damage the outlet body.
  • Impacts when using or cleaning the interior and clogging the mechanism with dirt that can make it difficult to move.
